В зависимости от методов армирования плиты могут предназначаться для двух или трехстороннего опирания с допустимой или недопустимой обрезкой в размер.

Маркировка плит отличается у разных изготовителей, но согласно стандартам отражает тип, габариты и допустимую нагрузку. Например:

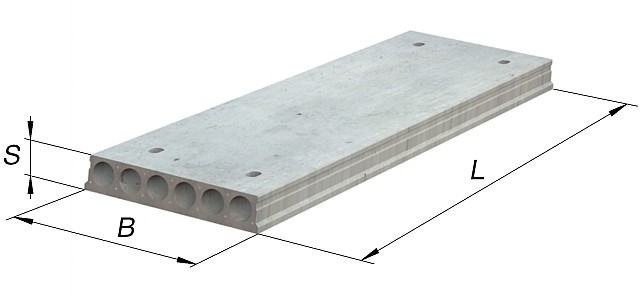

Размеры плиты перекрытия

ПТМ63.12.22-8.0S800-2.а

  1. ПТМ   –   Плита из твердого бетона многопустотная
  2. 63   –   L - длина в дециметрах
  3. 12   –   B - ширина в дециметрах
  4. 22   –   S - высота в сантиметрах
  5. 8.0   –   Допустимая равномерная нагрузка в сотнях кгс/м2
  6. S800-2.а   –   Класс арматурной стали в рабочей зоне плиты

Некоторые типоразмеры плит можно посмотреть по ссылке в файле формата Excel:

скачать файл
Приведены массогабаритные и нагрузочные характеристики плит типов ПТМ, ПК и 2П с петлями и без петель. Высота плит 220 мм. Ширина плит 0,6 м, 1,2 м и 1,5 м. Длина плит варьируется от 2,4 м до 9 м.

Многопустотные плиты перекрытий выпускаются в большом ассортименте, позволяющем реализовать самые смелые проекты. Характеристики плит варьируются в технологии производства, геометрических размерах, нагрузочной способности и по многим другим параметрам. При всем разнообразии требования к плитам стандартизованы.

Существует две основных технологии изготовления плит – формование плит в опалубке с жестким заданием габаритных размеров и безопалубочное формование непрерывной экструзией с последующим разрезанием на заготовки необходимой длины. Полости первых обычно делаются с профилем круглого сечения, вторых – грушевидного. Опалубные плиты армируют предварительно напряженными прутами арматурной стали с усилением мест опирания. Экструдированные плиты армируют тросами с натяжение для придания плитам необходимой механической прочности.

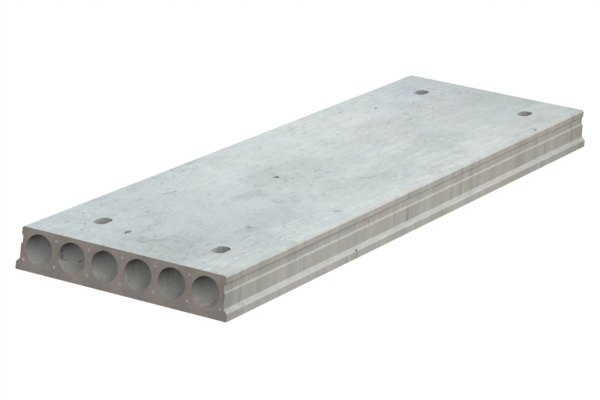

Круглопустотная опалубная плита

Круглопустотная опалубная плита

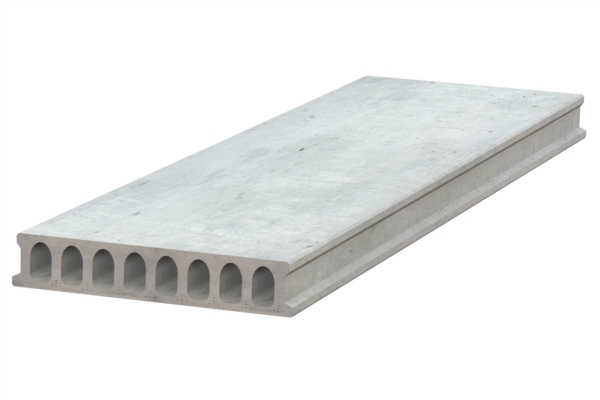

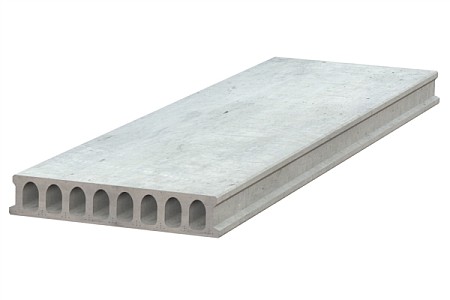

Экструдированная плита с грушевидными пустотами

Экструдированная плита с грушевидными пустотами
